产品特点

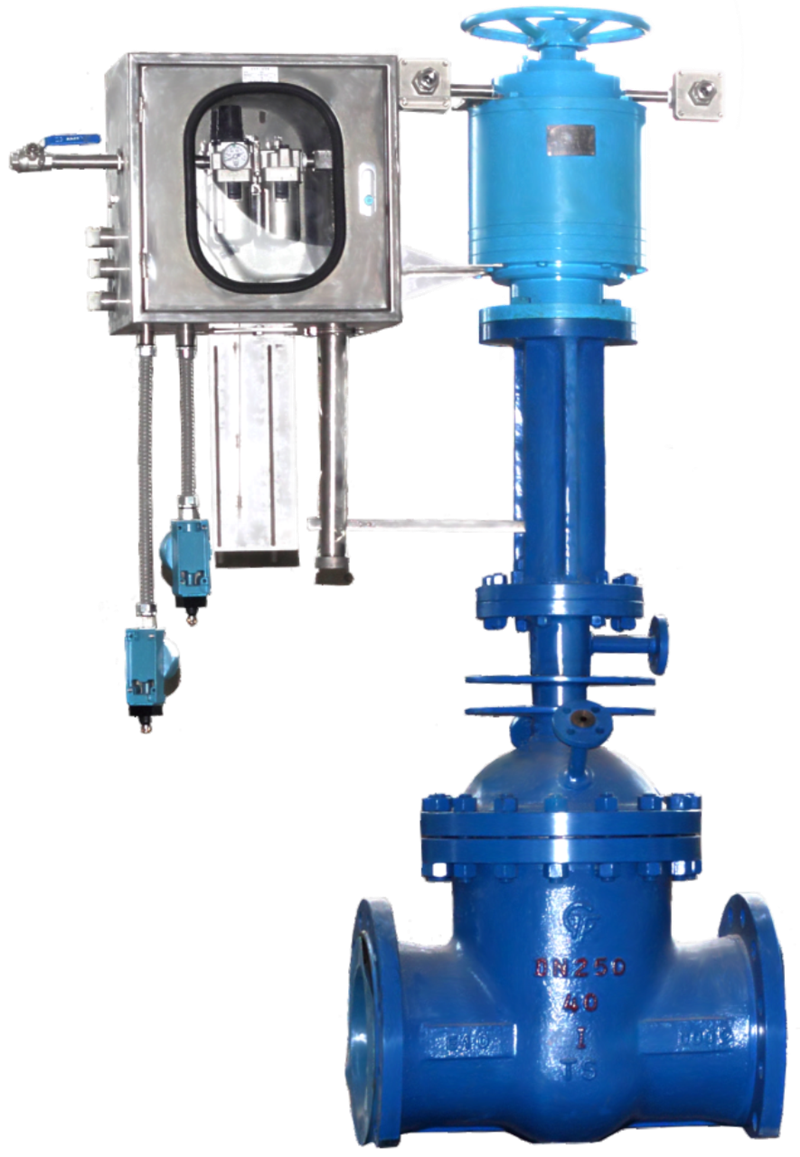

● QLMZ41Y型系列高性能气动闸阀，采用QLM系列气动马达驱动装置，体积小、重量轻、结构紧凑，耗气量小，噪音低。气动、手动不需转换，即可实现阀门现场手动操作。

● 气动马达与减速机可任意配对，得到不同输出扭矩，转速的驱动装置，适用于不同规格阀门，同时输出扭矩、转速随气源压力改变而改变，动力弹性范围大。

● 整机自锁性强，在气源压力波动或故障时阀位有可能变动的问题，运转可靠、使用寿命长。

● 对气源、外部环境的适用范围广，尤其在有防爆要求的环境中使用更为安全可靠。

● 方便灵活的控制方法，可以实现现场手动控制，也可实现远距离自动控制。

● 阀位指示与信号反馈机构，保证了现场直观和远距离控制的需要。

● 采胙我公司提供的气源整体油化雾化装置，可以实现多台阀门同时统一供气，能源损失小、漏点少，维护保养集中方便。

● 安装方向任意

应用规范

1. 设计制造按GB/T1234的规定。

2. 结构长度由用户提供或按GB12221的规定

3. 法兰尺寸和密封面形式按用户要求或按GB9113.1~4、HG20596、HG20618、JB79、HGJ50、ANSI B16.5、DN253的规定。

4. 检验和试验按GB/T13927、SH3406、DIN3230的规定。

机构参数

压力：PN6、PN2.5、PN4.0、PN6.4

适用温度：-29~425℃（碳钢） -40~+550℃（不锈钢）

通 径：DN50~800mm

连接法兰：B/T79.GB913.HG20592

电源电压：220VAC\24AC

输入信号：4-20mA/1~5DC  0-20mA/0~10VDC

动 力：动力风（执行机构用风压）0.4-0.6MPa
